VJFGB-30W-C仿真

濾筒沖刷原因分析

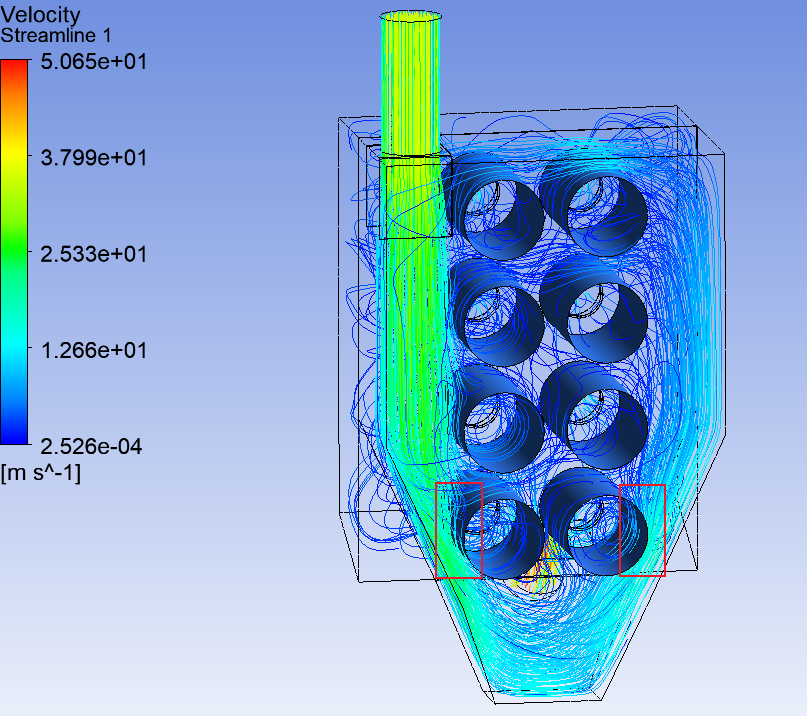

如圖1所示，7、8號濾筒由于更靠近壁面，與壁面之間的空間突然變狹小，氣流經過此處時速度會增加，左側紅框內速度大概在25m/s以上，右側大約15m/s。

圖1 氣流跡線圖

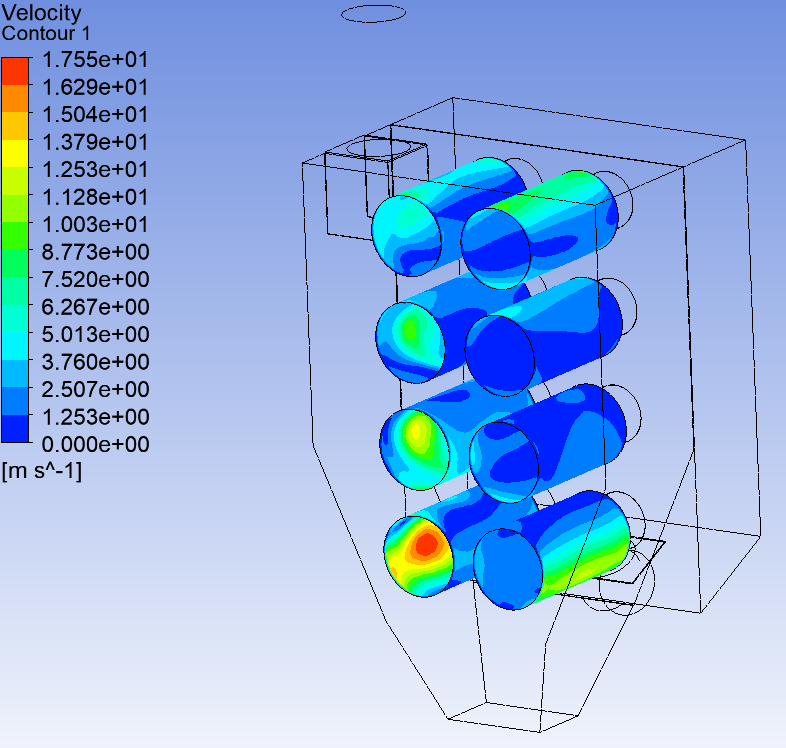

圖2為濾筒表面風速，從圖中可以看出，7號濾筒左側出現全局最高風速，8號濾筒右側風速雖然非全部最高風速，但其出現大面積承受高風速的情況。

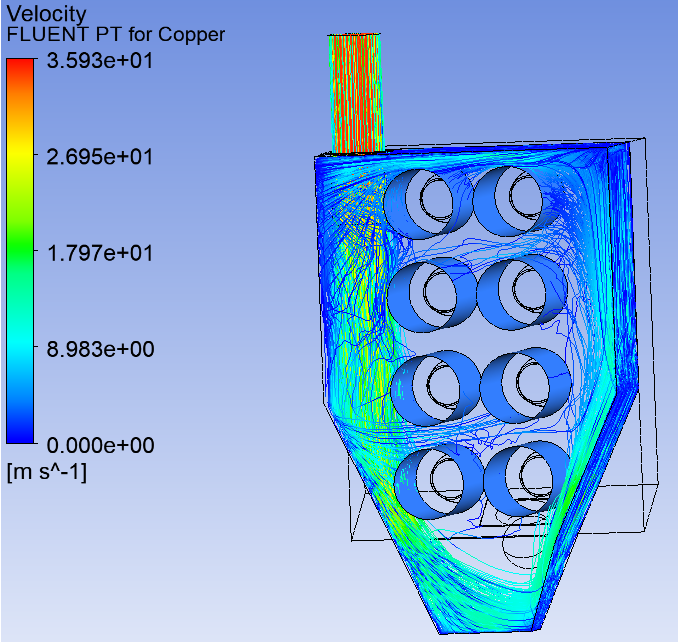

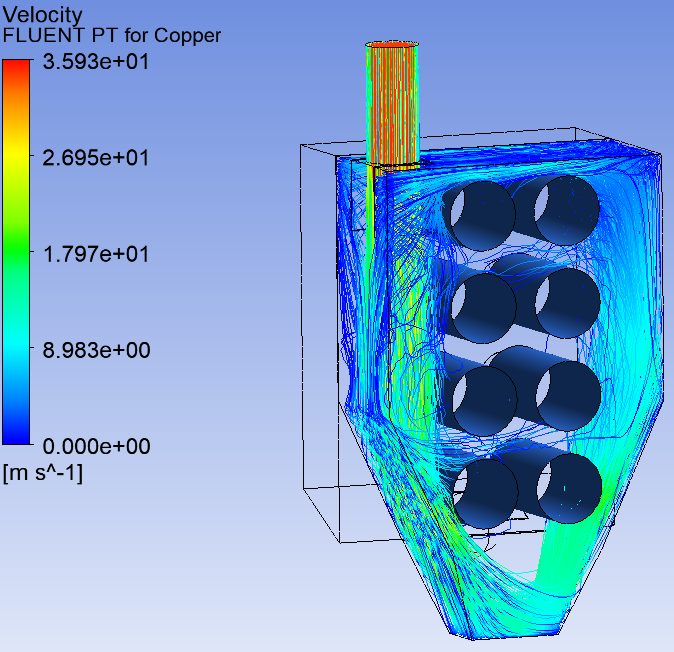

圖3-1、3-2為顆粒軌跡圖，顆粒材料為銅，質量流率較低、粒徑小、密度大，所以考慮重力和空氣曳力。由圖可知，5、7、8號三個濾筒均受到顆粒的直接沖擊。 綜上，5、7、8號濾筒均沖刷較為嚴重，其中7、8號最嚴重，主要原因?yàn)橥ㄟ^這兩個濾筒側面的風速過大，顆粒能量大，對濾筒撞擊能量大。



圖2 濾筒表面風速





圖3 -1顆粒軌跡圖



圖3 -2顆粒軌跡圖

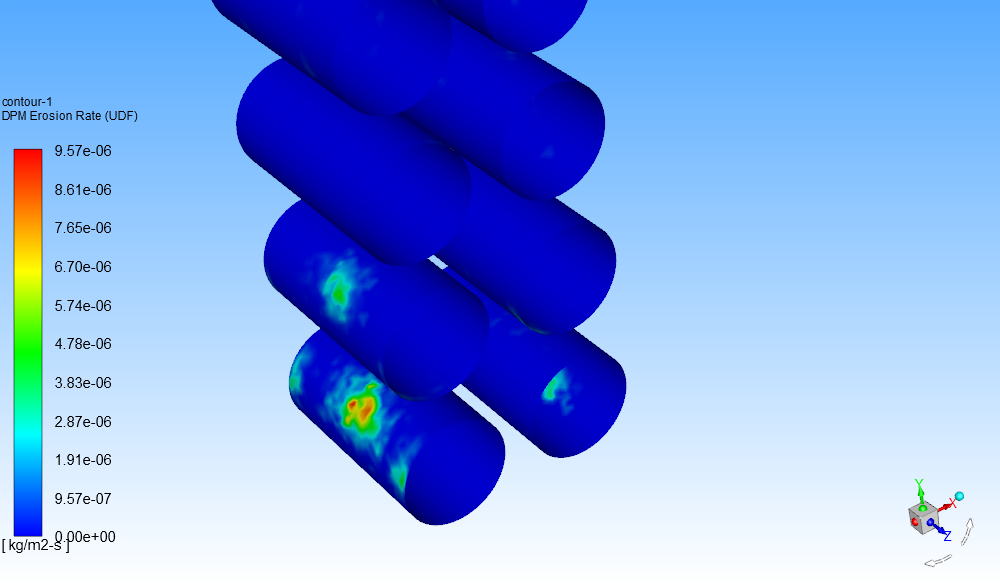

圖4 濾筒磨損云圖





管道數據計算

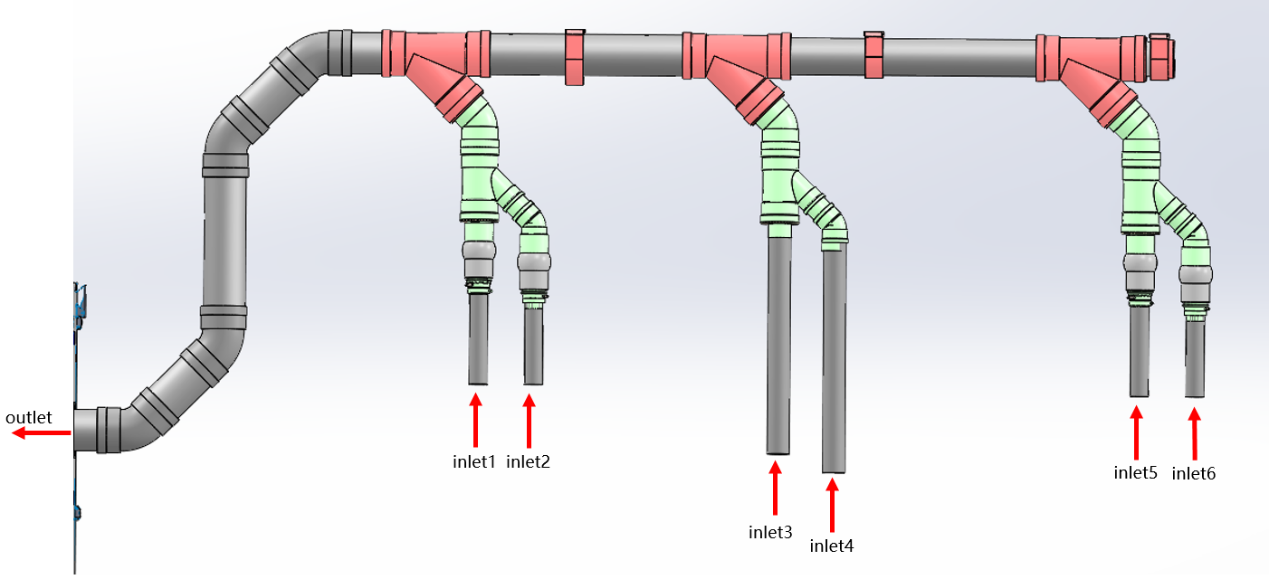

一、管道入口出口編號

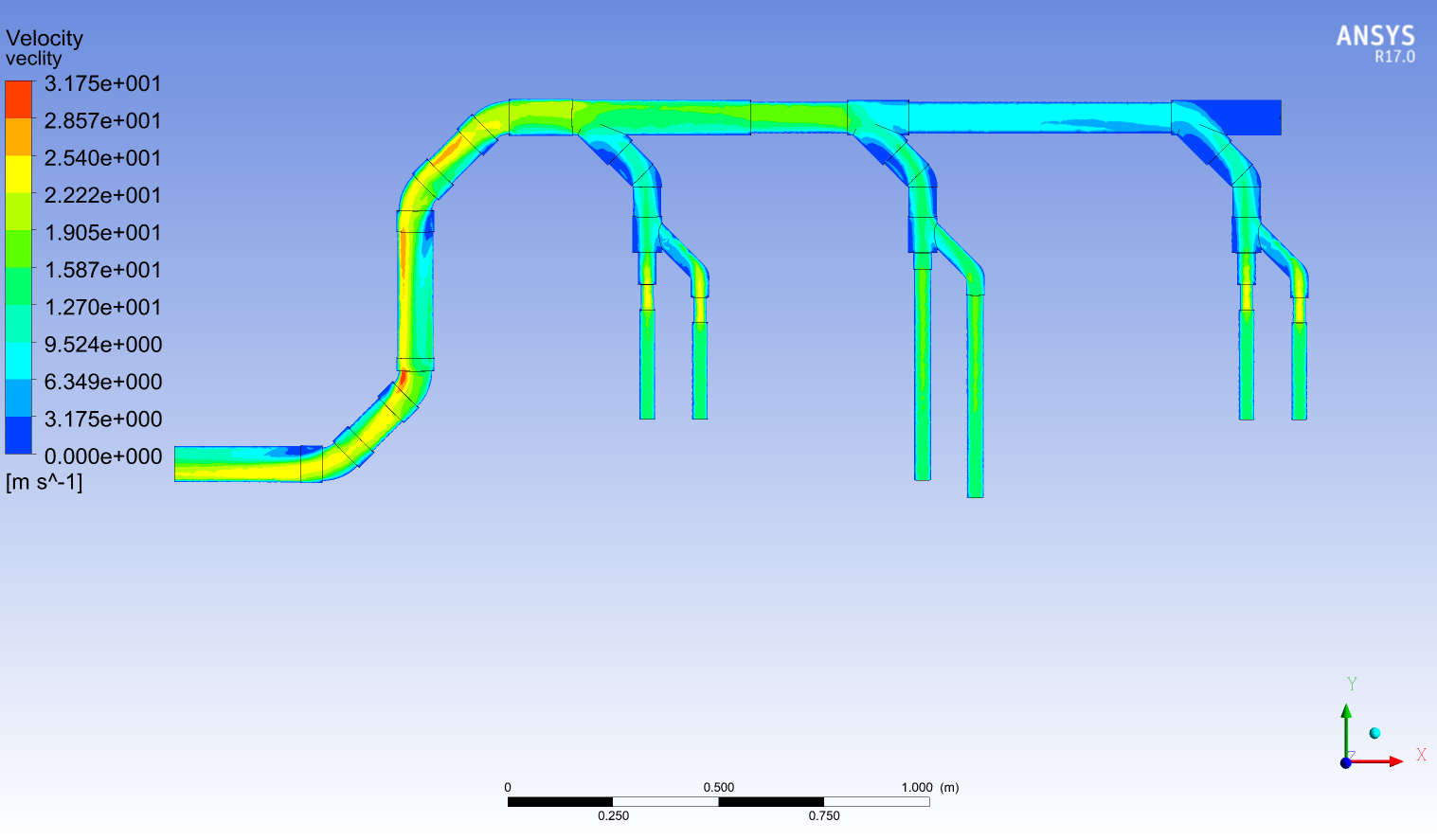

二、管道中間截面速度云圖

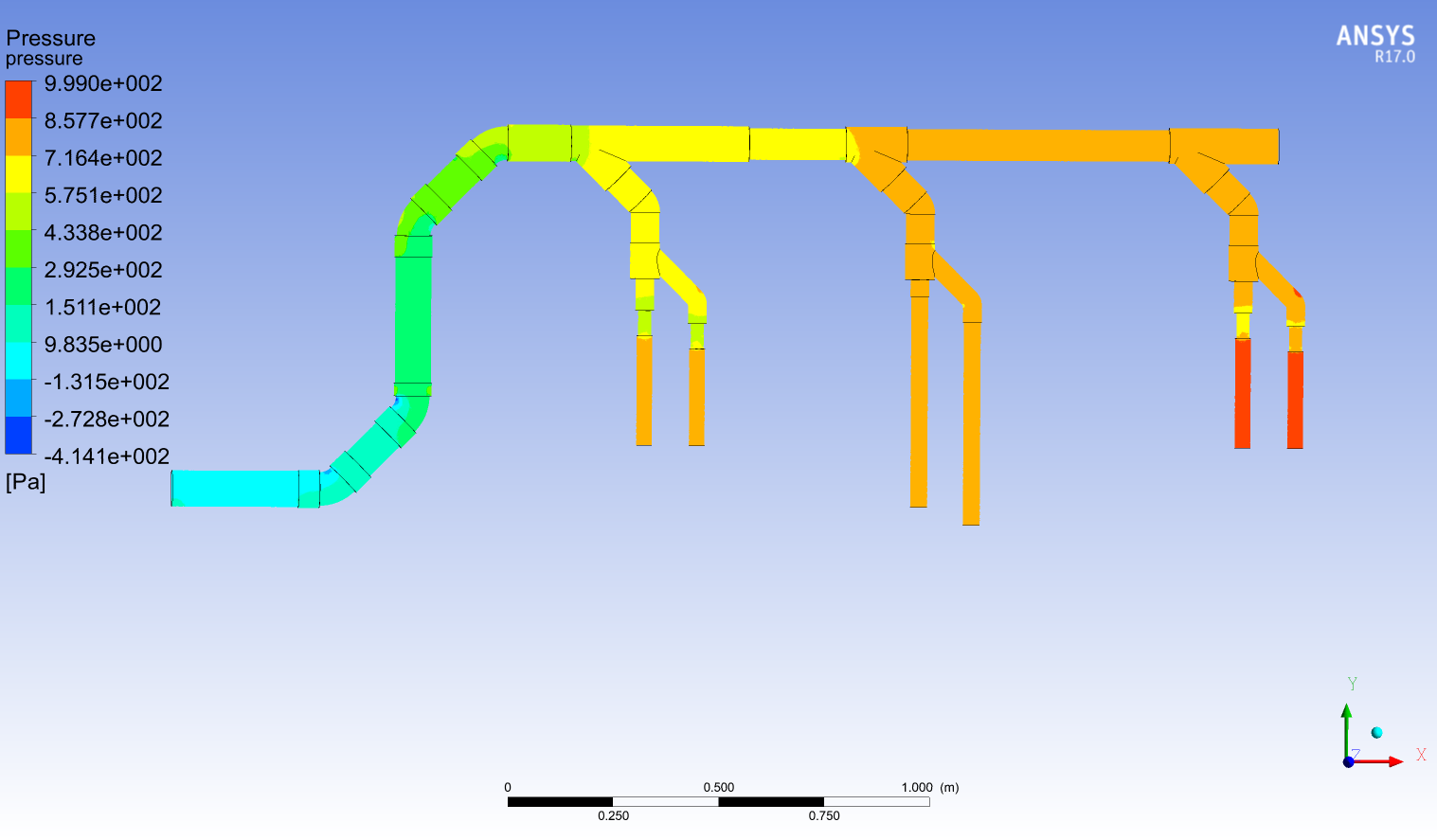

三、管道中間截面壓力云圖



四、管道出口截面速度云圖

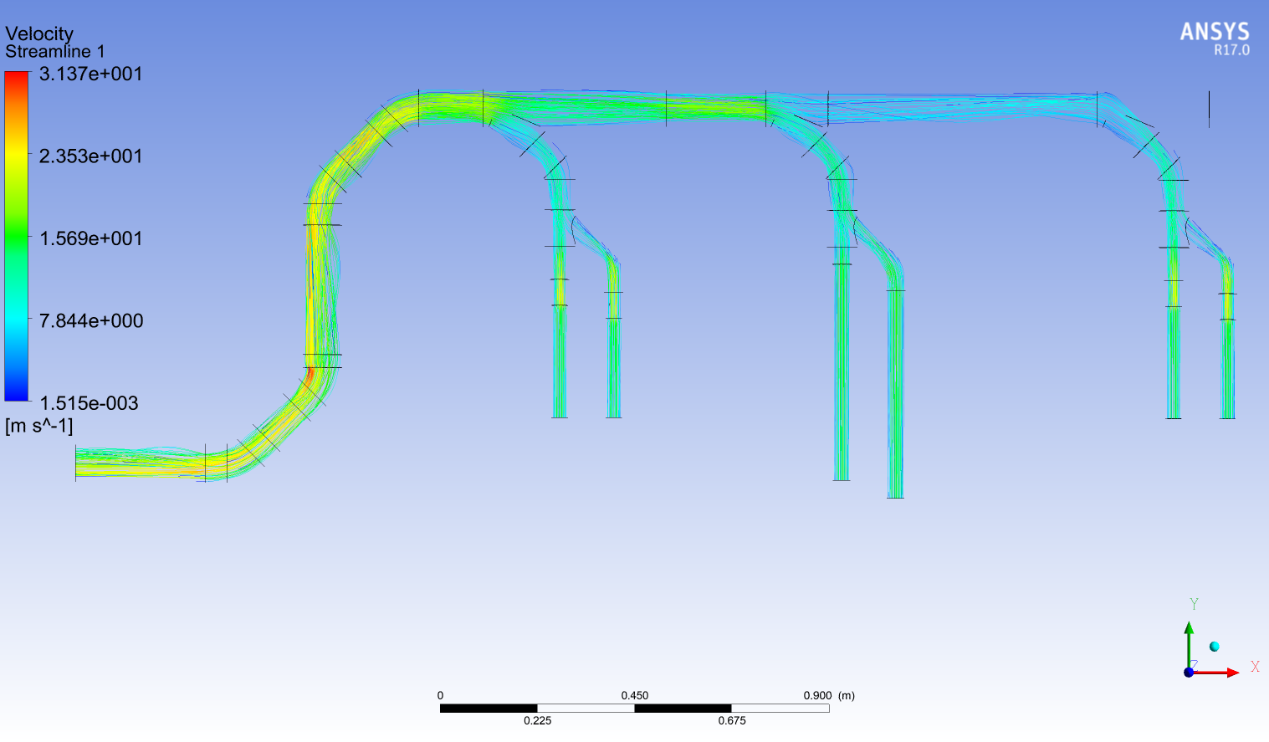

五、管道速度跡線圖





VJFXB-7.5ANT濾筒沖刷優化報告

一、問題描述

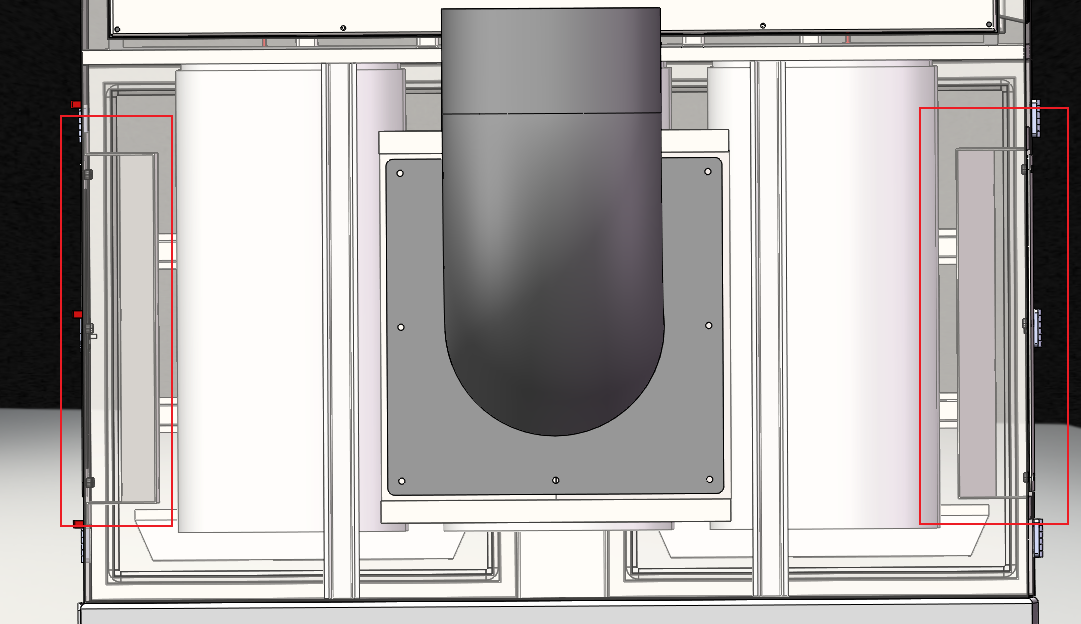

圖1.1 現場實物圖



該機型入口處兩邊濾筒側面沖刷嚴重，濾筒使用壽命降低，通過更改擾流板的方式改善情況，要求具有現場改造的可操作性。



二、問題分析

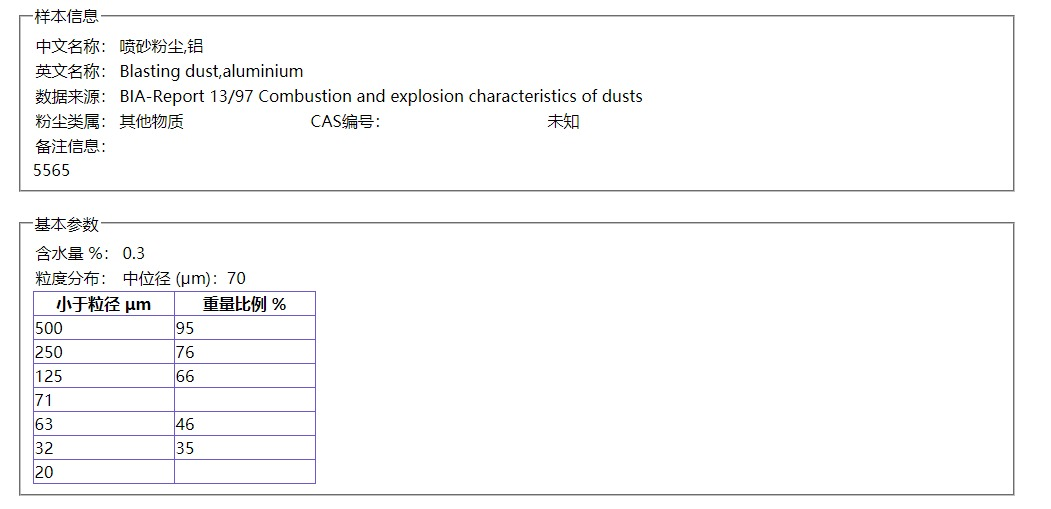

對過濾倉的進行氣固兩相流分析，根據顆粒分布信息（如圖2.1所示），做以下簡化模型處理：對于小粒徑顆粒（<100um）與氣流一起視為單相流；大粒徑顆粒（>100um）單獨作為固體相分析。在分析時對濾筒進行編號，如圖2.2所示，通過分析濾筒表面風速、大顆粒分布、大顆粒速度來綜合判斷濾筒的損傷。

仿真模型：?jiǎn)蜗嗔鞑捎?standard k-ε模型，解算方法采用Coupled，速度入口20m/s，壓力出口-2000Pa.粒徑分布模型采用R-R模型，并根據粒徑分布設置最小粒徑為20um，最大粒徑1000um，中位粒徑70um，根據質量分?jǐn)?shù)擬合處質量分布曲線，根據質量分?jǐn)?shù)與粒徑的指數關系，計算得出擴散指數為1.33。

圖2.1 顆粒質量分布

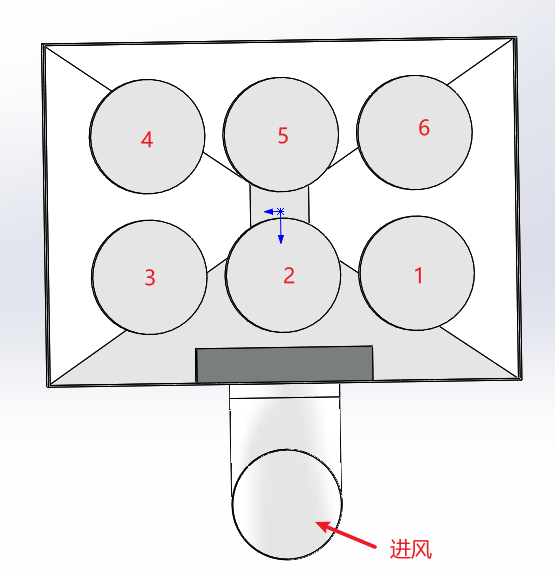

圖2.2 濾筒編號示意圖



1. 濾筒表面風速分析

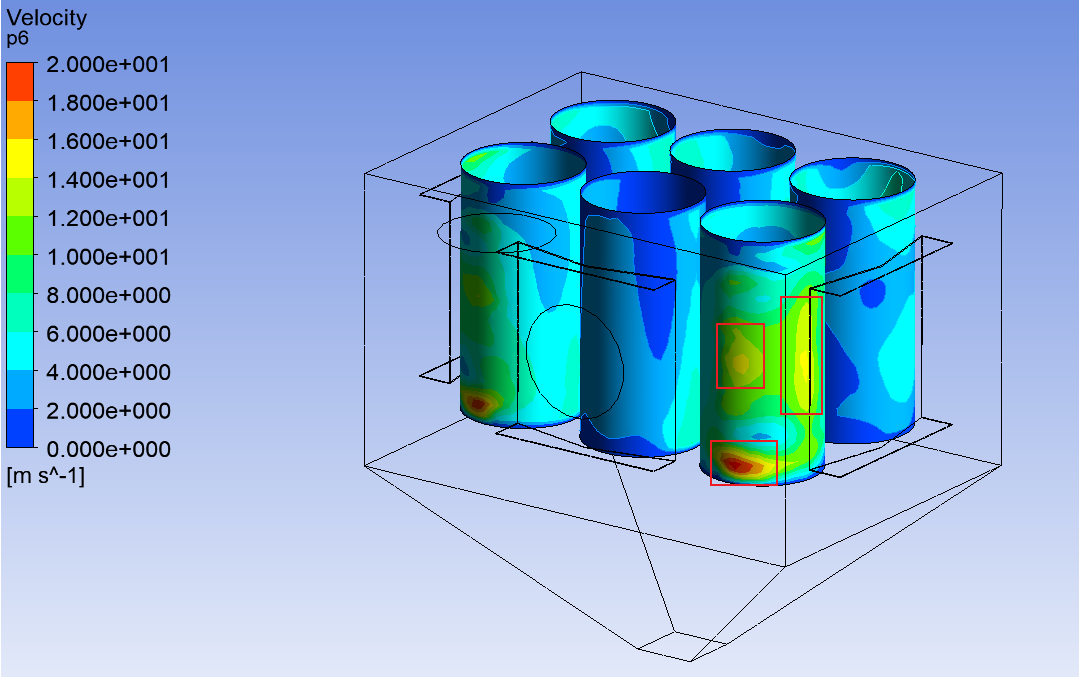

圖2.3 濾筒表面速度云圖



實際工作情況中，主要是1號和3號濾筒受損嚴重。由于整個系統為對稱結構，因此兩個濾筒表面情況類似，這里僅針對1號濾筒進行分析。濾筒表面風速云圖如圖2.3所示，1號濾筒三個方框的位置表面風速較高，最高接近20m/s，接近入口風速，因此這三個地方的受損比較嚴重，實際情況也確實如此。因此需要降低濾筒表面風速，即間接降低小粒徑顆粒對濾筒的沖刷速度。濾筒的表面最大風速如下表所示。



濾筒編號	最大表面風速(m/s)
1	20.7534
2	8.04969
3	19.1968
4	9.87762
5	8.7334
6	9.6921



2. 大粒徑顆粒速度分析

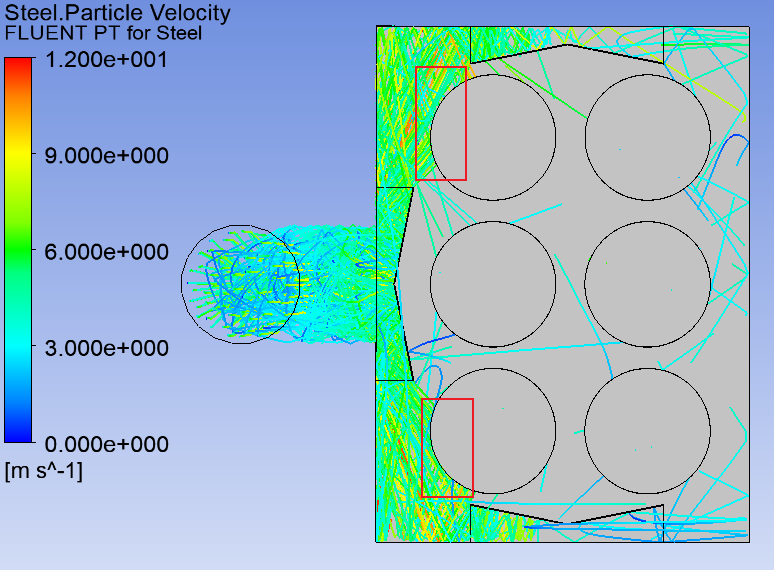

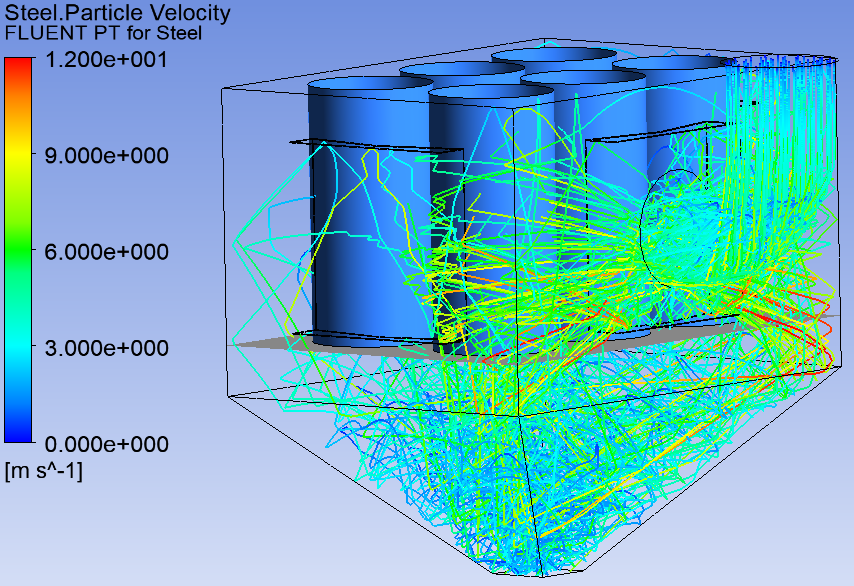

圖2.4 顆粒軌跡速度圖



針對>100um粒徑的顆粒，對其進行顆粒軌跡分析，由圖2.4可知，大顆粒1號和3號濾筒附近的表面顆粒速度在6~9m/s，對濾筒沖擊較大，線條密集代表此處的顆粒較多，從圖2.5顆粒分布圖模擬圖也佐證了這一點。

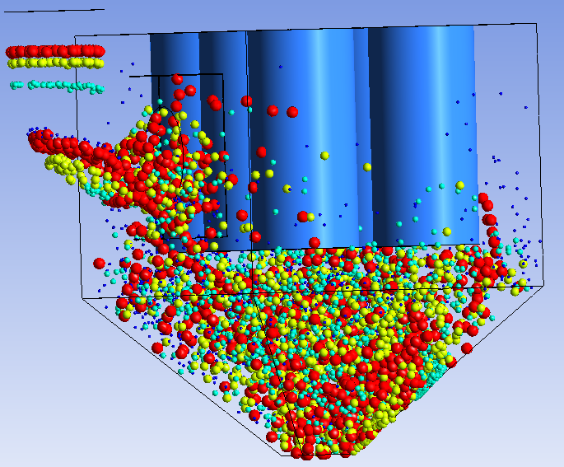

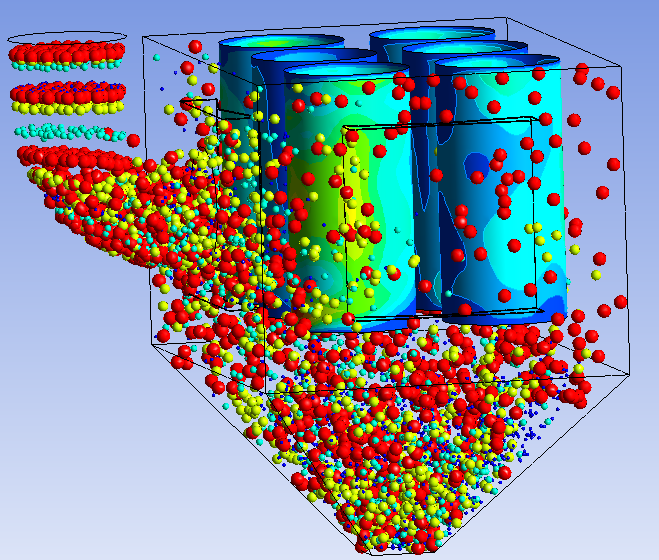

圖2.5 顆粒分布模擬圖



綜上可知，1號和3號濾筒的主要原因是沖擊濾筒的顆粒速度大，顆粒數目多，因此提出以下改進方向：1、降低濾筒表面風速；2、降低沖擊到1號和3號濾筒的大粒徑顆粒速度或數量。



三、改進方案及對比

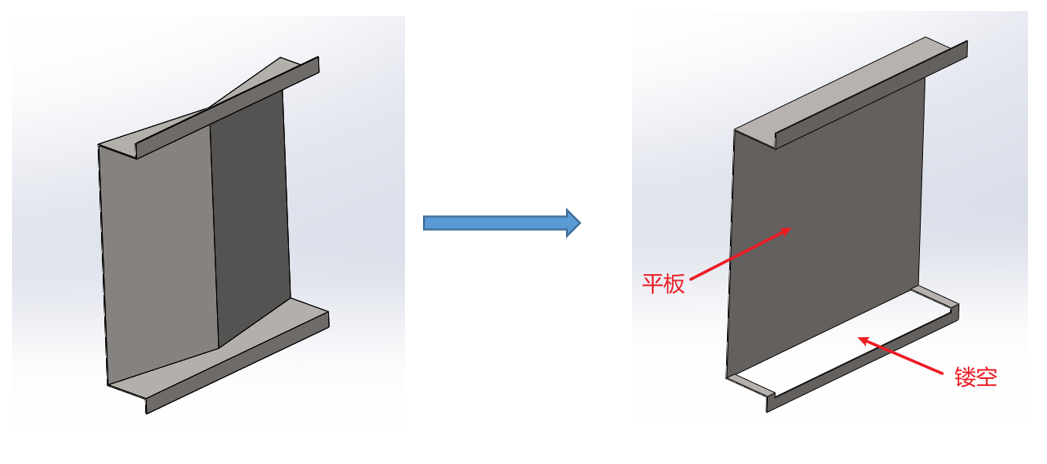

根據第二節提出的改進方向，結合現場實際加工需求，提出如下改進措施：1、去掉圖3.1(a)中兩側的擾流板；2、將入口處擾流板改為矩形，并將下方支撐板開孔，總體長寬高尺寸保持不變，如圖3.1(b)所示。



圖3.1 改進方案



1、改進前后系統能耗對比

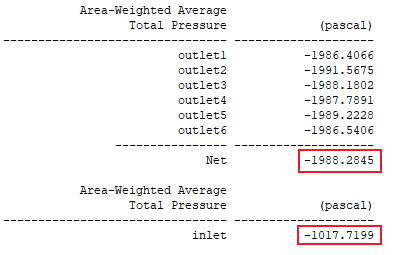

這里使用進出口平均壓強差來定性判斷改進前后系統能耗變化情況。改進前進出口壓降如圖3.2所示，進口平均壓強為-1017.7199Pa，出口平均壓強為-1988.2845Pa，系統壓降為970.5646Pa

圖3.2 改進前進出口壓降

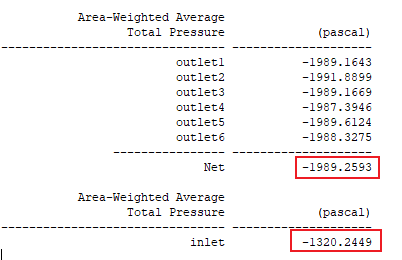

該進后進出口壓降如圖3.3所示，進口平均壓強為-1320.2449Pa，出口平均壓強為-1989.2593Pa，系統壓降為669.0144Pa。系統能耗降低。

圖3.3 改進后進出口壓降



系統能耗下降原因分析：1、改進后的擾流板下方開孔，增大了氣流進入腔室的面積，2、由V型改為平板型，降低了入口處的射流強度，另外去掉的兩塊擾流板消除了相應區域的射流現象，射流的抑制降低了湍流強度，降低了氣流與壁面的摩擦作用，以及氣體之間的相互摩擦，從而降低了能量損失。



2、改進后濾筒表面風速對比

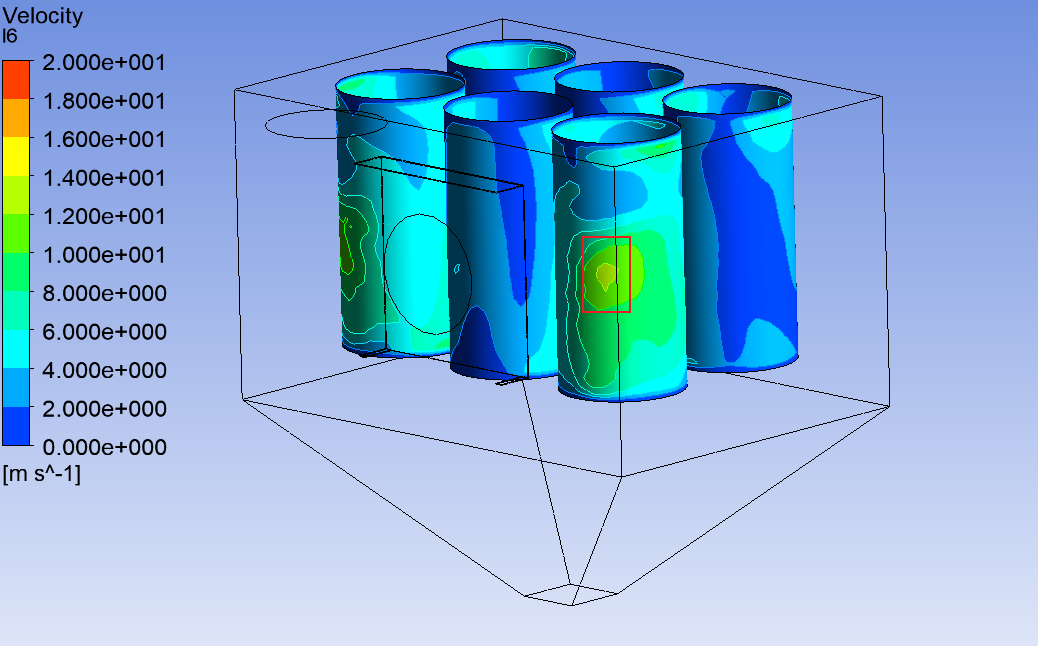

圖3.4 改進前后濾筒表面風速云圖



表3.1 改進前后表面最大風速對比



濾筒編號	最大表面風速(m/s)
	改進前	改進后
1	20.7534	12.5505
2	8.04969	8.45917
3	19.1968	11.3437
4	9.87762	7.01832
5	8.7334	7.26205
6	9.6921	7.84546

改進后1號和3號濾筒表面最大風度降低近40%，有效降低小粒徑顆粒對濾筒的沖擊。



3、改進后大粒徑顆粒數據對比

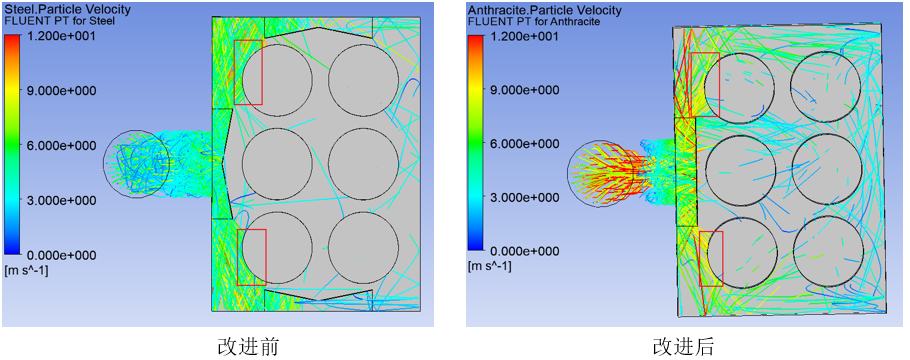

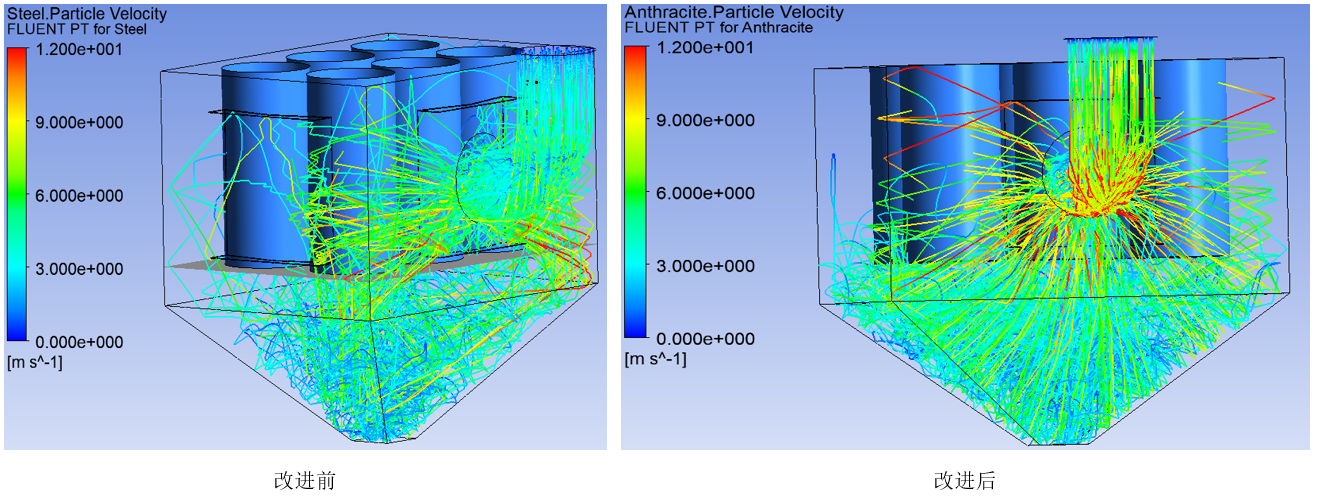

圖3.5 改進前后顆粒跡線圖

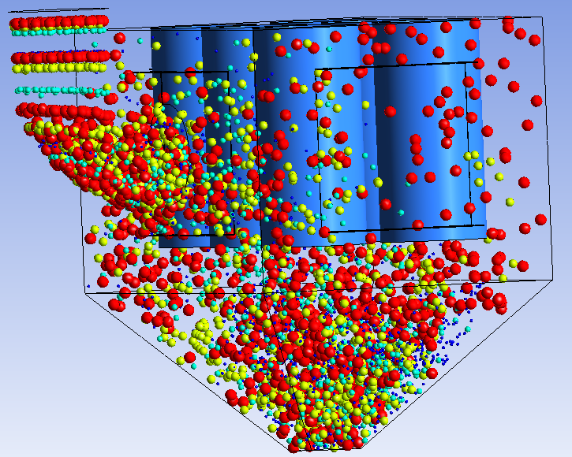

圖3.6 改進前后顆粒分布模擬圖



從顆粒跡線圖和顆粒分布模擬圖可知，雖然沖擊到1號和3號濾筒表面仍然有速度較高的顆粒，但是相比于改進前，沖擊到濾筒的顆粒數目變少，對濾筒的受損有很大的改善。



四、總結

1、系統能耗降低。改進后的系統能耗有所降低。原因是改進后抑制了倉內的射流現象，降低局部湍流強度，減少了氣體與壁面及氣體之間的摩擦，從而降低了能耗。

2、濾筒表面風速降低?？拷M(jìn)風口兩側的兩個濾筒（1號和3號濾筒）表面風速降低近40%，有效降低小粒徑顆粒對濾筒表面的沖刷強度。

3、改善大粒徑對濾筒的沖刷。改進后雖然仍有速度較高的大粒徑對濾筒的沖擊，但是相比于改進前，沖擊濾筒的顆粒速度減少。另外，從顆粒分布圖中可知，新的擾流板有利于大粒徑的自然沉降，降低了濾筒的工作強度。
